在CAD布局中快速加入标准图框？

通过CAD软件，在布局中加入标准图框直接打印图纸

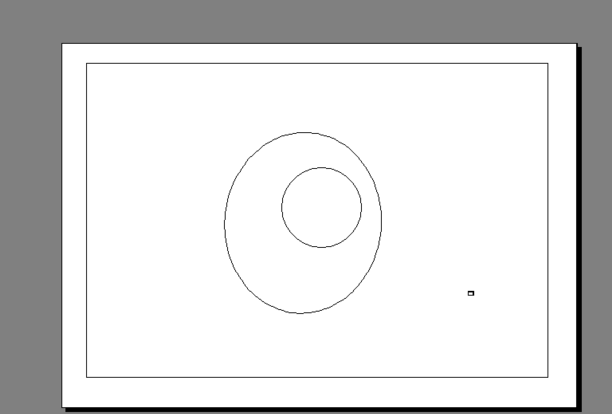

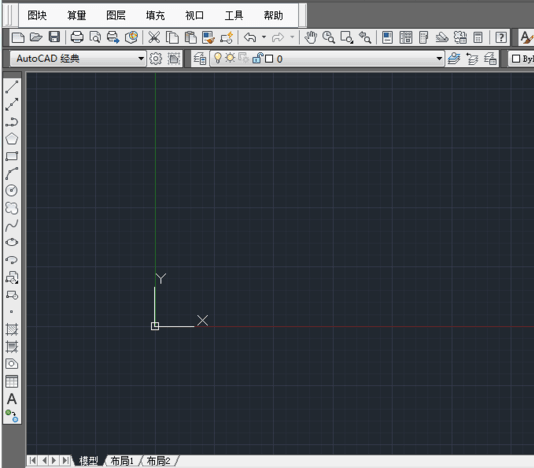

1.打开CAD图纸

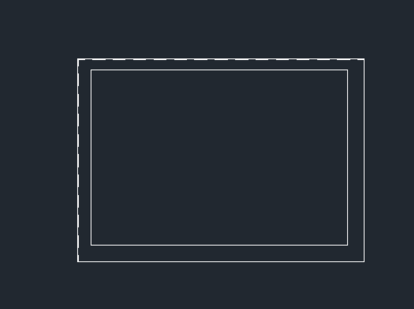

2.在CDA模板中建立标准图框，以A2图纸为例

3.选择图框——按B键——设置标准图框未块并命名——确定

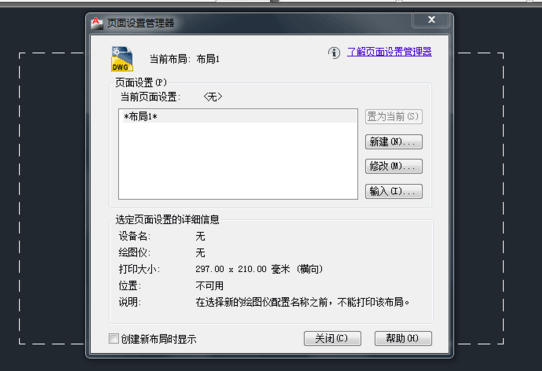

4.点击布局进入——右键布局——页面布置管理器

5.修改——选择A2图纸——确定

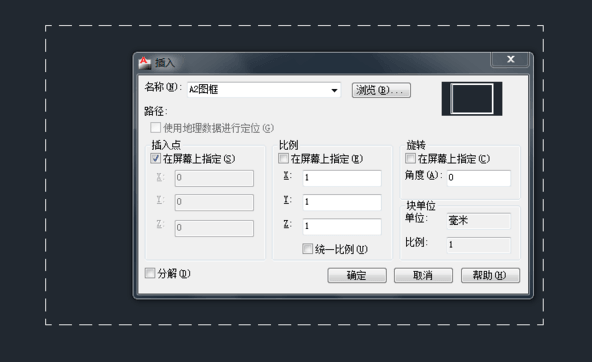

6.按I键——放入设置好的块

7.按MV指定图纸视口——按MS进入视口窗口中

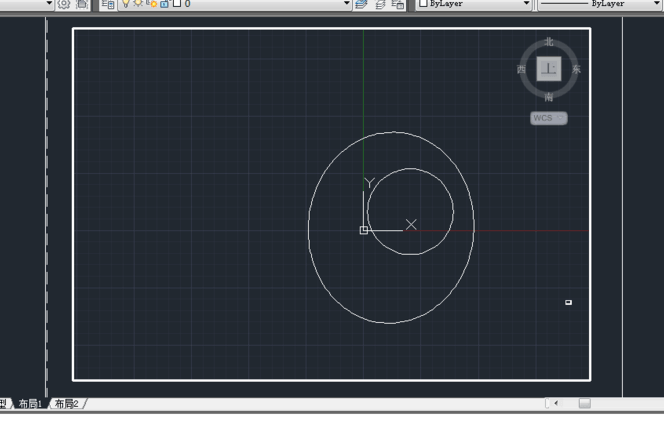

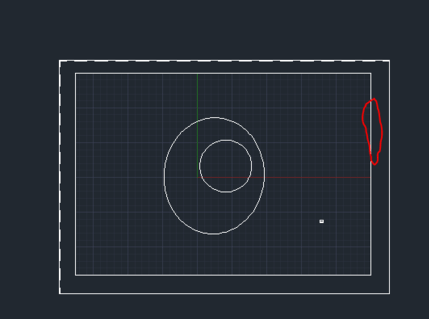

8.按Z——按S键——1/100XP设置图纸比例——调整图纸在图框的位置——双击图框外确定

9.右键图框里——显示锁定——是

10.图框设定完成——打印预览
