CAD按住或拖动有限区域

所属分类：CAD

按住或拖动命令可以增加也可以删减图形

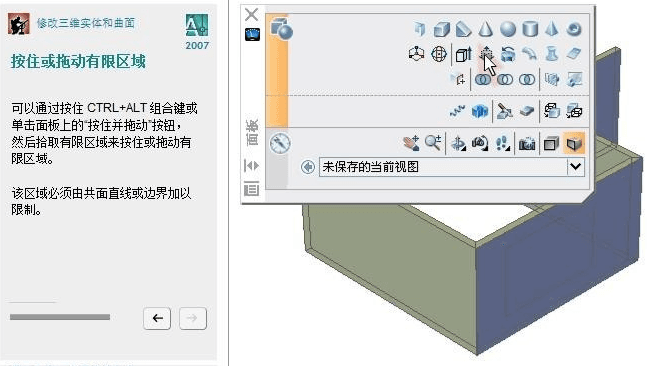

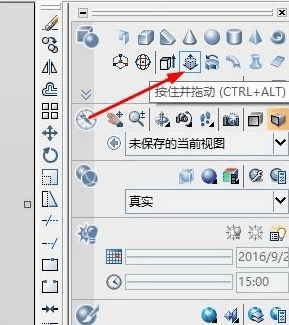

1.快捷键： CTRL+ALT 组合键或单击面板上的“按住并拖动”按钮；

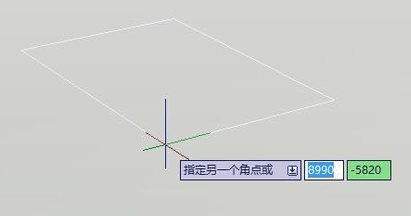

2.限制条件：有限区域，该区域必须由共面直线或边界加以限制。举例：先画个矩形；

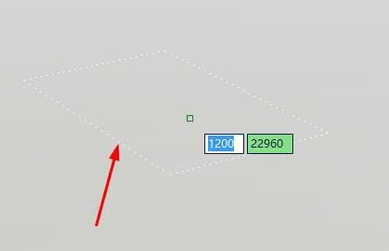

3.左键单击按住并拖动按钮，鼠标移到矩形框时边界变成虚线；

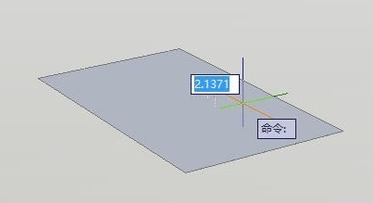

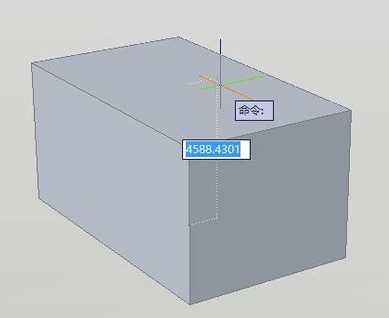

4.单击后变成阴影，向上/下拖动后单击；

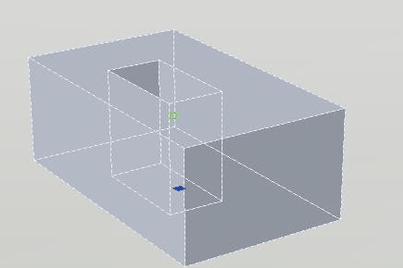

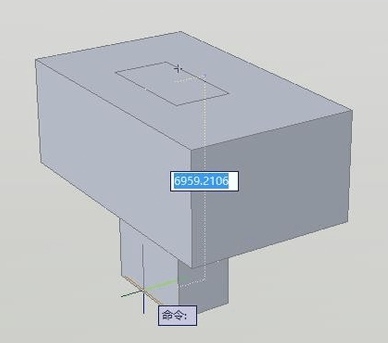

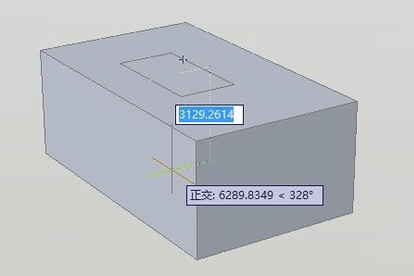

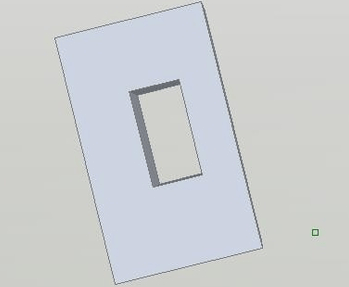

5.在长方体面上画个矩形，重复上面步骤可以减少图形；

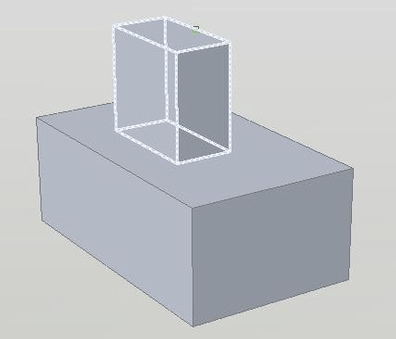

6.增加图形
