CAD应用到装修设计的绘图时，有很多习惯和机械绘图不一样，标注样式也有区别，应为不同领域的行规要求不一样，今天设计学院就来分享一下CAD里面标注的设置。

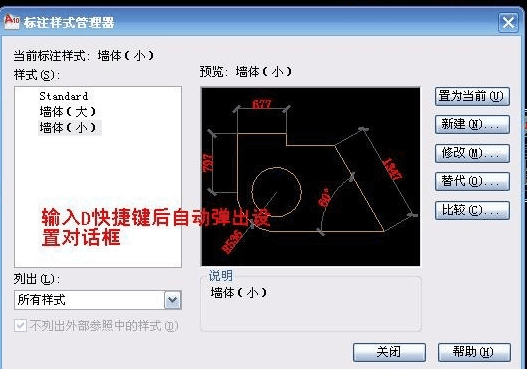

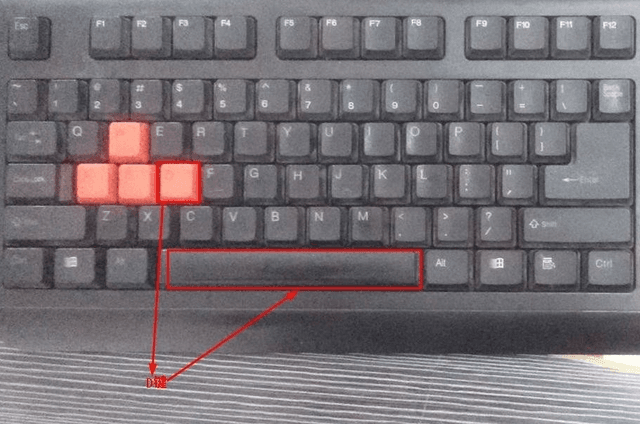

1.打开软件后，我们执行标注样式设置的命令，快捷键D。如图所示：
2.我们要选择国际标准作为基础样式。

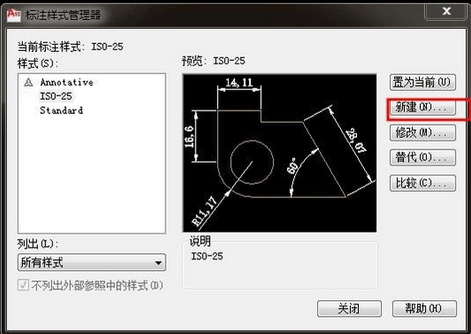

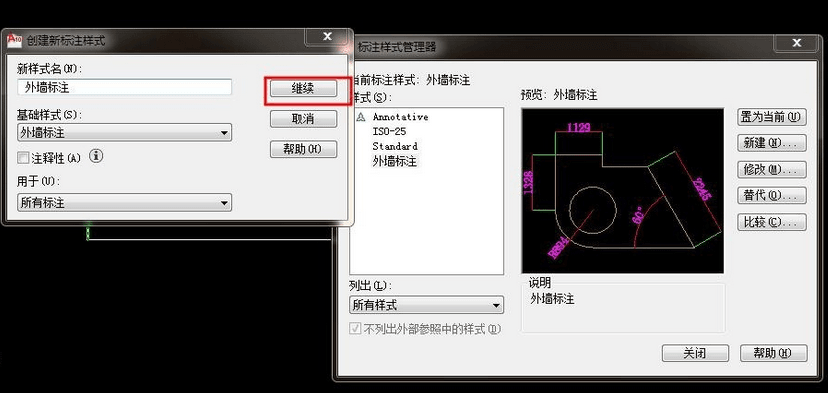

3.选择面板的新建按钮，弹出新建的面板。如图：

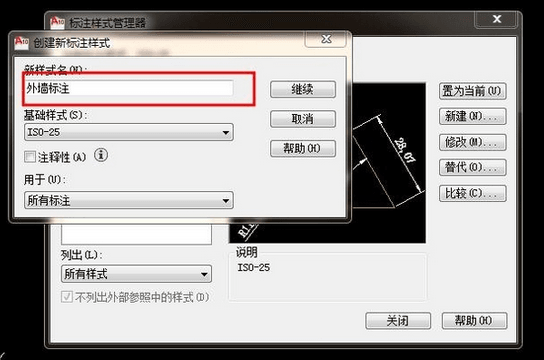

4.修改样式名字，根据我们的需要修改，以后用才方便。如图：

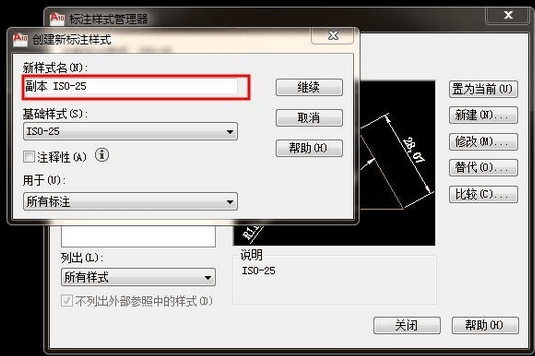

5.改好名字后按继续按钮。如图所示：
CAD设计软件教程：http://www.9npx.com/cad-edu

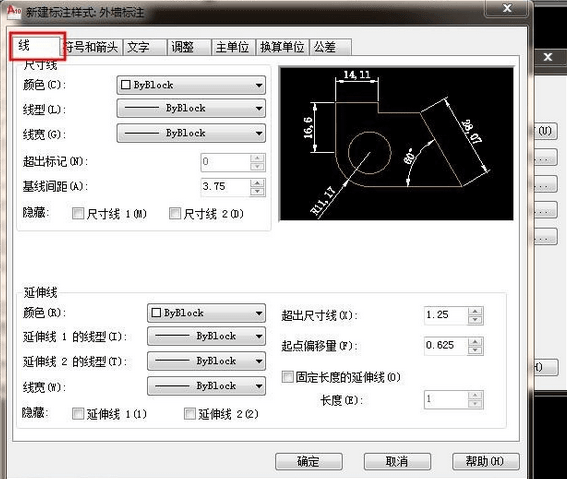

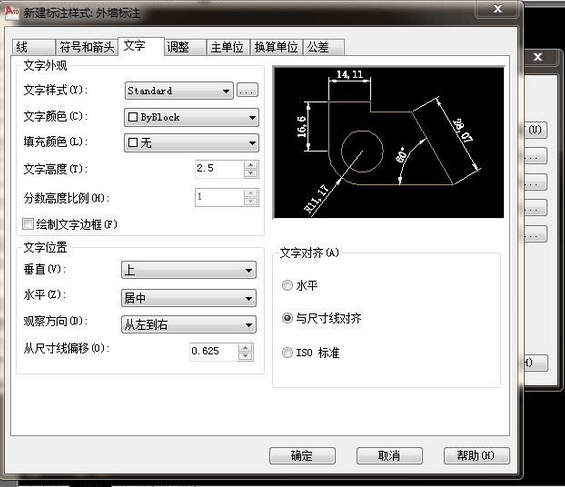

6.进入到正式的修改面板后，先修改线样式。如图：

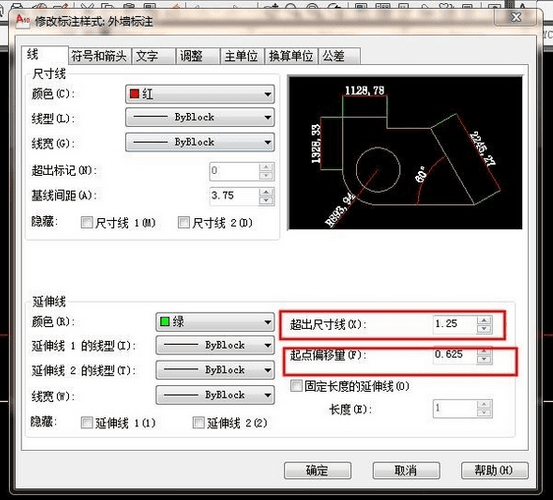

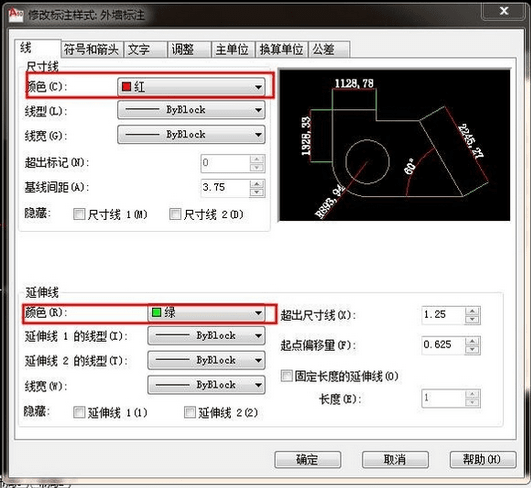

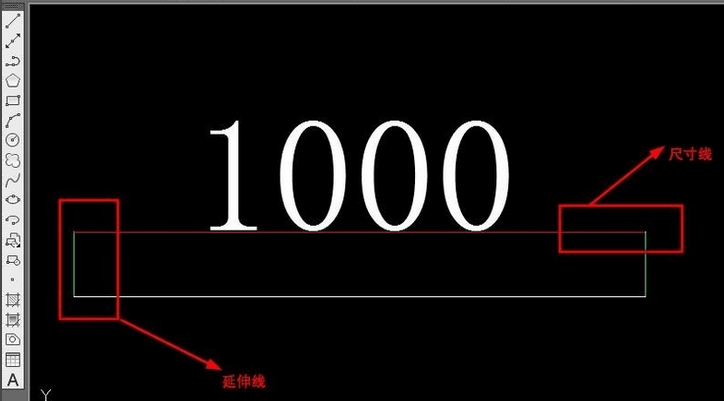

7.修改尺寸线和延伸线的颜色。如图：
8.超出尺寸线和七点便宜量一般默认，也可修改。如图：

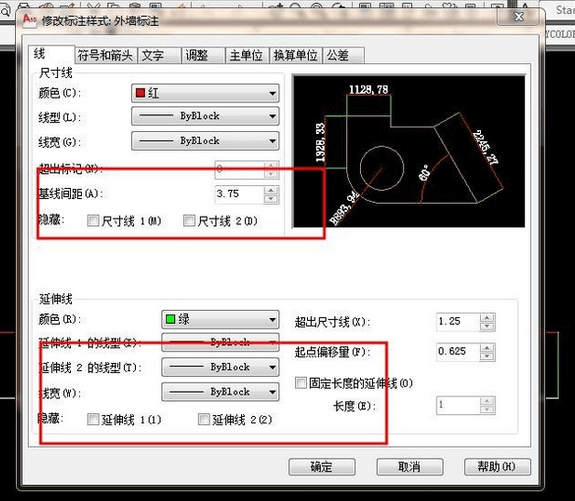

9.线性设置里面其他都用默认。如图：

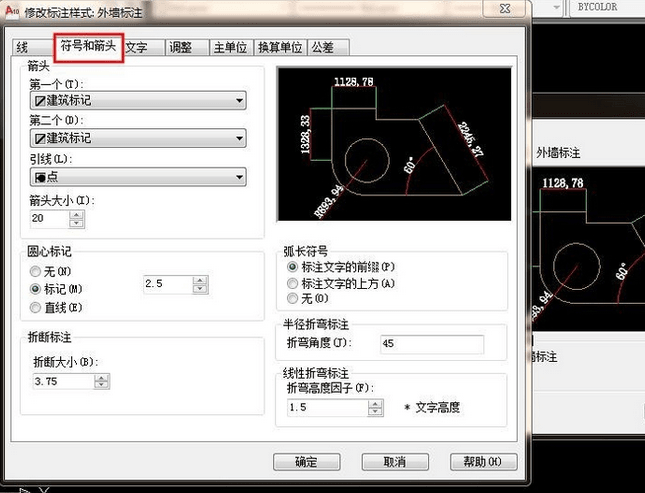

10.设置符号和箭头。如图:
